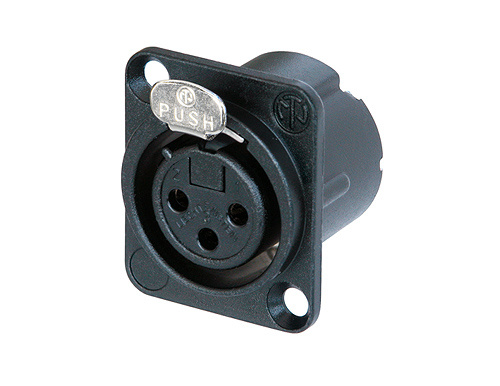

Neutrik NC3FD-L-BAG-1 — 3-контактное панельное гнездо XLR

Neutrik NC3FD-L-BAG-1 — панельное 3-контактное гнездо XLR («мама») с чашечными контактами под пайку. Оно устанавливается в посадочное место D-size со стандартным вырезом 24 мм и допускает подключение проводников сечением до 2,5 мм² (14 AWG).

Чёрный корпус имеет катафорезное покрытие, контакты изготовлены из бронзы CuSn8 и посеребрены слоем 2 мкм по никелю 2 мкм. Номинальный ток составляет 16 А на контакт. При том же чёрном исполнении NC3FD-L-B-1 отличается золочением контактов. У NC3FD-L-1 контакты также посеребрены, но корпус никелирован. NC3FD-H-BAG имеет чёрный корпус и серебряное покрытие контактов, однако монтируется горизонтально на плату, рассчитан на 6 А и использует бронзу CuSn6; NC3FD-H-B отличается от него золочением. NC3FD-LX относится к серии DLX и имеет контакты из бронзы CuSn6.

• Подключение проводников выполняется пайкой в чашечки.
• Для совместимости с панелью учитывают формат D и вырез 24 мм.
• Фиксация ответного разъёма — защёлочная.

Металлический корпус D-формата предназначен для панельной установки. Стандартизованное посадочное место 24 мм помогает согласовать разъём с панелью, а чашечки под пайку предусмотрены для исполнений на 3–7 контактов.
